上位机系统配置

产品类别::定量装车系统

产品品牌:国胜装备

产品产地:江苏 连云港

产品价格:电议

供货能力:200套/月



全国热线 187-0513-5526 徐经理
产品 · 简介

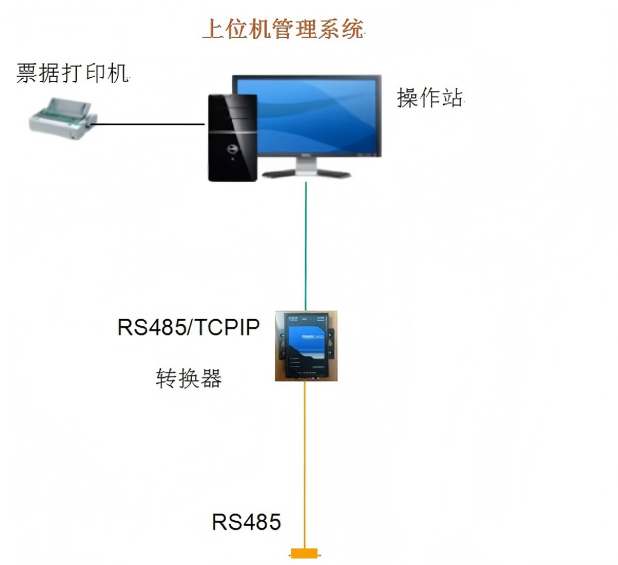

上位机管理系统部分

用于完成现场数据的采集和存储、灌装状态画面显示、提货单打印、远程监控、数据管理、历史数据查询、报表打印等。上位机系统主要由计算机及计量控制管理系统软件和门禁管理系统构成。主要包含以下软硬件:

1)计算机:

2)打印机:票据打印机,针打,可打印5联单;

3)UPS电源:

4)控制软件:装车系统监控软件;装车系统管理软件,含开票管理、数据报表等功能;

5)通讯设备:RS485转以太网协议转换器,型号MB3180;




◎操作站用于工艺流程的操作及监视,设备状态的监视、设备故障的监视及确认,图形化动态显示,现场检测点的显示、检测和报警,工艺参数的设定、阀门的远程控制、过程趋势的显示及存储、故障及生产报表打印等。

◆画面显示功能,操作站均设有以下几类画面,操作站具备窗口功能,可同时显示多种窗口,以下几类画面可任意组合。操作站所有操作画面和显示画面均为全中文显示。

1)菜单画面  2)流程图画面  3)控制分组画面  4)回路参数画面

5)趋势图曲线显示画面      6)报警汇总画面

票据功能系统可以根据业主要求提供各式各样的单据,方便业务管理。

1)装车计划单:销售部门给装车控制室提交相关车辆的装车计划

2)卸车计划单:销售部门给装车控制室提交相关车辆的卸车计划

3)产品交款单:提货单位在销售部门的交款单据

4)装车通知单:装车控制室给司机出具的装车通知单

5)出货单:装车完毕后装车控制室给司机提供的出货单据

报警功能系统可以产生以下几类报警:

1)工艺过程报警 2)设备故障报警 3)连锁动作报警

4紧急停车报警 5)其他自定义的报警

报警可以根据严重性和轻重缓急划分不同的报警级别,不同级别的报警具有不同的表现形式。  报警在监控系统上可有以下几种表现方式:

1)      文字提示:在发生报警的位置和报警画面上均以文字显示相应报警信息

2)      颜色变化:在发生报警的位置和报警画面上以不同颜色标识不同的报警

3)      声音报警:发生报警时,系统将以音响形式反映报警

4)      闪烁:在发生报警的位置,相应的测点对象闪烁,提示操作人员此处发生报警。

*所有产生的报警在报警产生时将自动存储到数据库。

*所有产生的报警均可在报警画面上予以确认并消音。

*所有报警均可在报警画面以中文显示。

数据存储和处理功能对于实时测点数据、操作记录、报警记录等,监控系统均可自动存储到数据库中。在数据库中这些数据还可分类存储在不同的表格中,按不同的要求排序等。

连锁及生产过程操作控制功能在操作站能对现场被控设备(如阀门等)进行控制,实现装车自动化管理。具有良好的人机界面,所有控制命令均有信息提示。当某些参数报警并处于紧急情况时,系统可产生连锁,自动切断相关设备。

报表生成及打印功能操作站上位机软件提供报表编辑工具,可根据用户需要定制生成各类报表并可打印输出。统可生成以下几类报表:

1)  即时报表  2)定期报表报警  3)汇总报表 4)操作记录报表 5)系统维护报表

操作安全操作站设计3级以上操作口令,不同的操作员具有不同的操作员代码和口令,口令和操作代码可修改。系统的一些重要的相关操作均要验证操作员代码和口令,这些操作发生时系统将自动记录操作员代码、操作开始时间和结束时间以及操作内容。对于一些日常操作,系统也会给出相应提示。

趋势数据输出功能操作站的实时数据和历史趋势数据可转换为标准格式(如*.TXT*.DOC*.DBF)等数据文件格式输出。

通讯功能提供OPC、MODBUS 从站协议及数据库等通讯接口,可方便的实现与其他系统的数据通讯。如果安装相应的软件组件WEBVIEW SERVER,其他系统可通过IE等浏览器浏览监控画面和数据。
