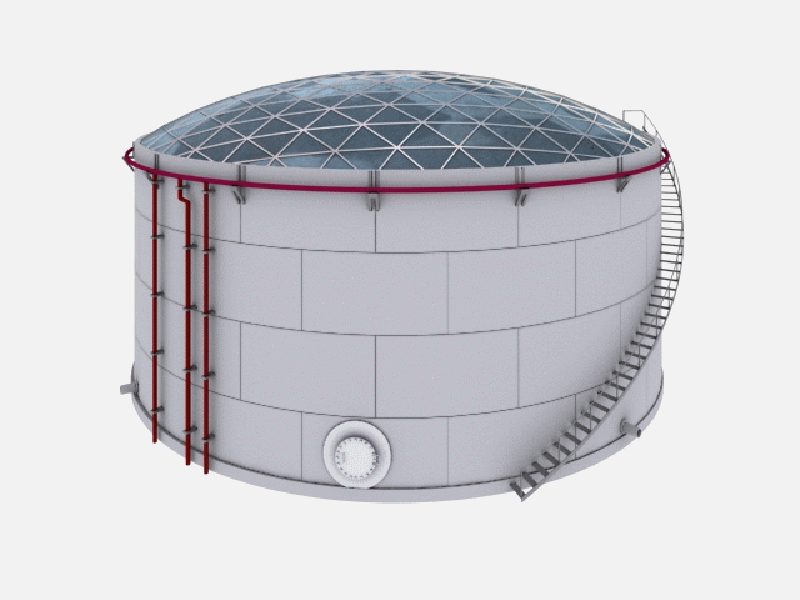

全接液箱式内浮盘

适用介质: 轻质油、汽油、航空煤油 、油品,化工介质等

产品材质:304或316L不锈钢

适用温度:

压力范围:

口径范围:



全国热线 187-0513-5526 徐经理
产品 · 简介

    全接液箱式内浮盘

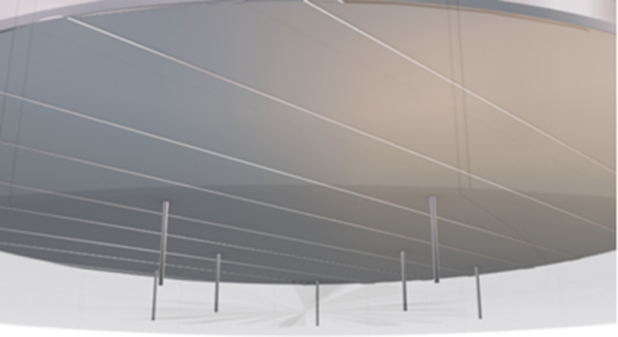

  性能概述:全接液蜂巢内浮盘盘底平贴入液面,有效阻隔油气挥发99%以上,结构整体性好,强度高,可承载力高。

  (1)与同类夹板蜂巢内浮盘相比较:

  全接液箱式内浮盘平贴入液面,由于无油气孔,蜂巢内浮盘密闭效果更好,可以有效防止油气逸出;

  (2)与浮管式浮盘相比较:

  在使用寿命期间内,除密封橡胶更换外,基本无维护费用,而且万一发生故障,其标准化的构件均可进行拆卸,并更换,不影响浮盘整体结构;

  (3)全接液箱式内浮盘整个浮盘均可为自身提供浮力,浮盘盘体浮力各处均匀,浮力在自重三倍左右,不存在运行时因浮力不均而导致浮盘倾斜及卡盘的现象。

  (4)全接液箱式内浮盘,完全封闭不接触储罐储存的流体,并且焊缝都在箱体的内部,不会因为腐蚀而破坏蜂巢板结构;

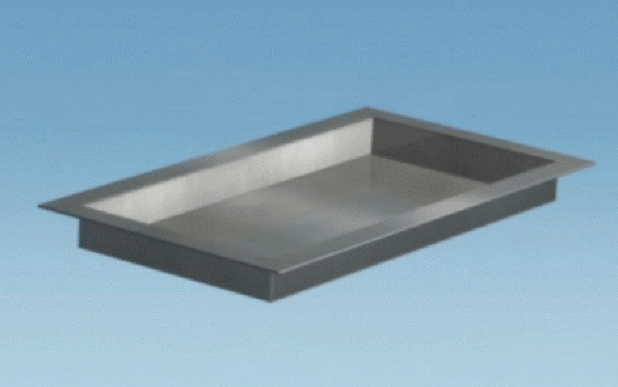

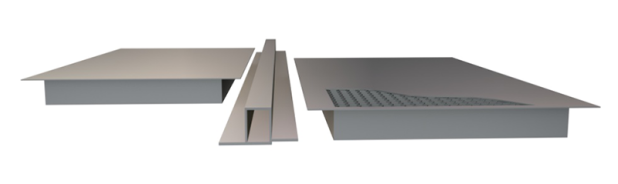

  主要结构


  一、行业分类:

  按浮盘材质分类:不锈钢内浮盘、铝合金内浮盘

  按结构性能分类:井字形不锈钢内浮盘、全接液箱式内浮盘、三角形不锈钢浮盘、六边形仿生浮盘

  二、内浮盘产品执行标准:

  1、产品符合《API650》标准之H内浮顶部分;

  2、《SH3046-92石油化工立式圆筒形钢制焊接储罐设计规范》之内浮顶部分;

  3、《SYJ1060立式圆筒形钢制油罐设计技术规范》之内浮顶部分;

  4、铝合金材料符合《GB/T6892》及《GB/T5237》标准;

  5、橡胶密封材料符合《GB/T5547》标准。

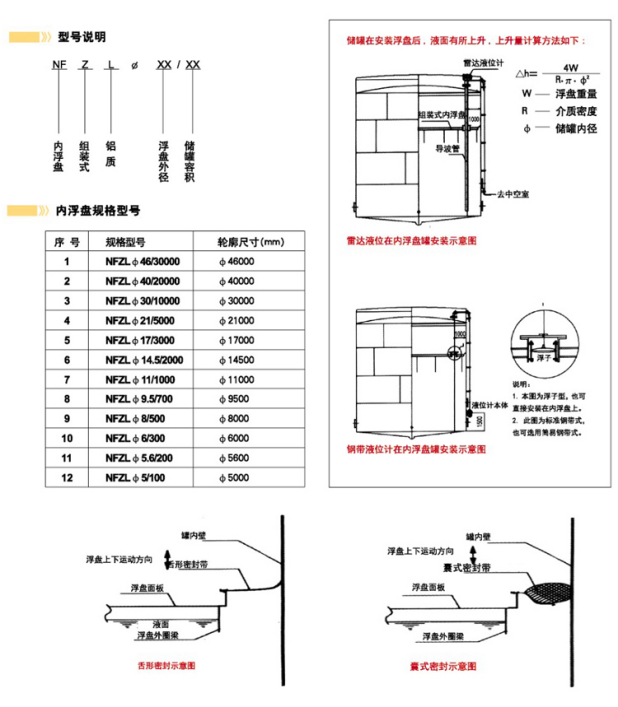

  三、选型说明

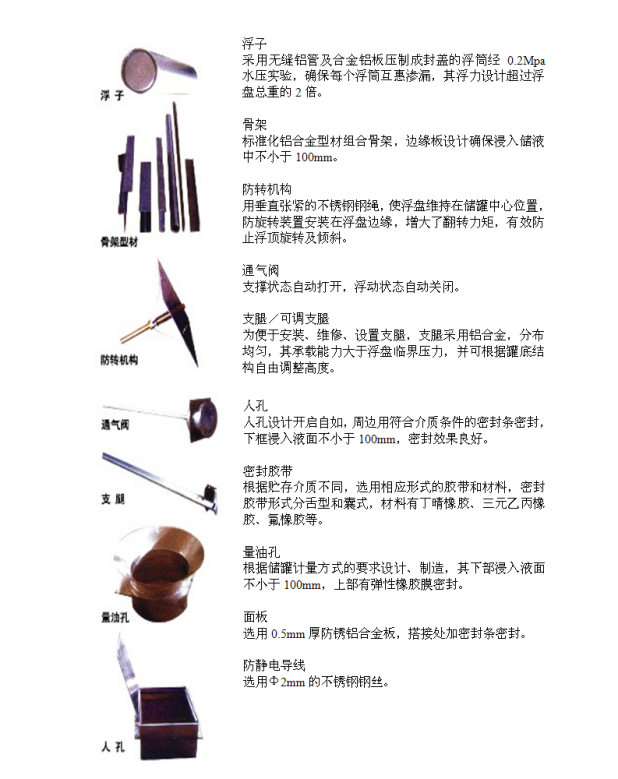

  四、部件说明



  五、浮盘技术、质量指标:

  1、储罐工作压力正压:1961Pa 负压:490Pa

  2、适用介质轻质成品油及其它易挥发性液体

  3、操作温度常温

  4、接地电阻<10欧姆

  5、降耗率≥95%

  6、浮力≥浮盘自重的2倍

  7、浮筒直径铝浮盘185mm 钢质浮盘260mm

  8、浮盘高度1700mm~1800mm

  9、浮盘正常使用寿命15年

  10、浮盘周边密封带与罐壁搭量50±20mm

  六、浮盘安装、使用与维护:

  内浮盘的现场组装(即 内浮盘安装):是浮盘制造过程的第二阶段,除客户另有约定外, 内浮盘安装由我公司派专业安装队进行现场施工操作。浮盘安装是一个特殊的工艺过程,我公司为此制定了《内浮盘安装操作规程》,安装人员严格按此《规程》进行安装。在安装过程中安装人员每天必须做好安装日志,并对储罐进行检查(发现问题及时通知业主),对浮盘安装的每一工序进行自检。安装完毕,搞好浮盘卫生,并向业主提交《内浮盘安装竣工资料》,进一步与业主配合搞好充水试验。

  内浮盘验收完毕即可投入使用。合理的使用与维护是内浮盘正常工作的保障,业主应根据我公司提供的《内浮盘使用、保养与维护守则》进行日常的使用与维护。
