输油臂工作原理是什么?

该信息来自:鹤管厂家 作者:国胜装备 发表时间:2021-12-01 08:04:19 浏览量:

24小时销售热线:/187-0513-5526 徐经理

索取报价

在线咨询

[导读]:  输油臂工作原理是什么?船用流体装卸臂 — 又称输油臂,是用旋转接头将管道连接起来,并辅以支撑结构,跨接在码头与槽船之间进行流体物料装卸的专用设备,包括根据用户要求配制的控制系统等其它附件。  1、输油臂平衡原理  输油臂空载状态应使内臂和外臂保持平衡,且应使内臂和外臂具有向非工作状态回位的趋势,平衡配重结构可满足此项要求。输油臂有主(内臂配重)、副(外臂配重)两个平衡配重块,可实现静态平衡。

  输油臂工作原理是什么?船用流体装卸臂 — 又称输油臂,是用旋转接头将管道连接起来,并辅以支撑结构,跨接在码头与槽船之间进行流体物料装卸的专用设备,包括根据用户要求配制的控制系统等其它附件。

  1、输油臂平衡原理

  输油臂空载状态应使内臂和外臂保持平衡,且应使内臂和外臂具有向非工作状态回位的趋势,平衡配重结构可满足此项要求。输油臂有主(内臂配重)、副(外臂配重)两个平衡配重块,可实现静态平衡。

  主配重平衡原理是以内臂中部旋转接头为转轴,内臂上端、上绳轮及外臂的重量产生的重力矩,与内臂下端主配重、下绳轮及副配重产生的重力矩平衡,调整内臂下端主配重的重量,可保证内臂非工作状态时平衡并具有回位的趋势。

  副配重平衡原理是通过上、下绳轮机构实现的,外臂重量带动上绳轮有向一个方向转卖的力矩,与副配重带动下绳轮有向相反方向转动的力矩平衡,调整副配重与内臂的角度(收放绳轮钢丝绳)或调整副配重在梁上的位置(升降副配重),可保证外臂非工作状态时平衡并具有回位的趋势。

输油臂工作原理是什么?(图1)

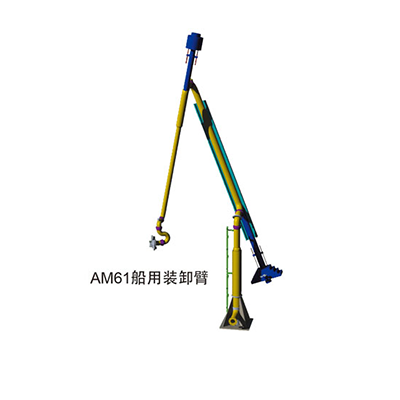

国胜装备推荐:AM61船用流体装卸臂

  2、液压系统的工作原理

  每台液压输油臂有三套油缸驱动系统,其中油箱、油泵和溢流阀是共用的。

  液压油通过油箱上的滤油器吸入油泵内,经油泵加压,通过节流阀进入三位四通换向阀,操纵换向阀可改变油缸进出油的方向,从而可驱动油缸内的活塞杆做往复运动。如果是内臂驱动油缸,则带动输油臂内臂前后摆动;如果是外臂驱动油缸,则带动外臂上下摆动;如果是水平回转油缸则带动内外臂做水平回转运动。

  溢流阀可调节液压系统工作压力,节流阀可调节油缸活塞杆运动速度快慢。

  由于油缸活塞运动行程的限制,所以液压输油臂都装有限位报警系统,以防止超出允许的工作范围而损坏油缸。

  以上就是今天的内容了,您对我们感兴趣的话,欢迎咨询我们,期待您的来电。
